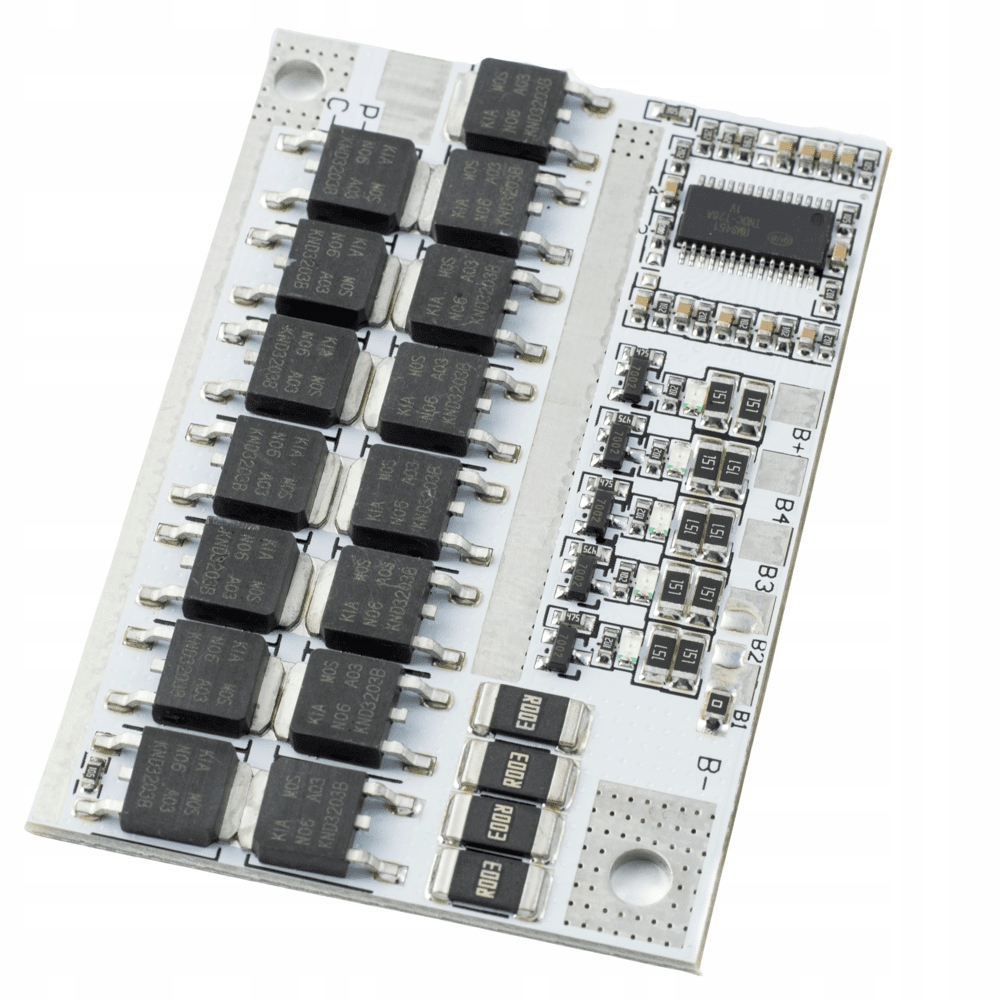

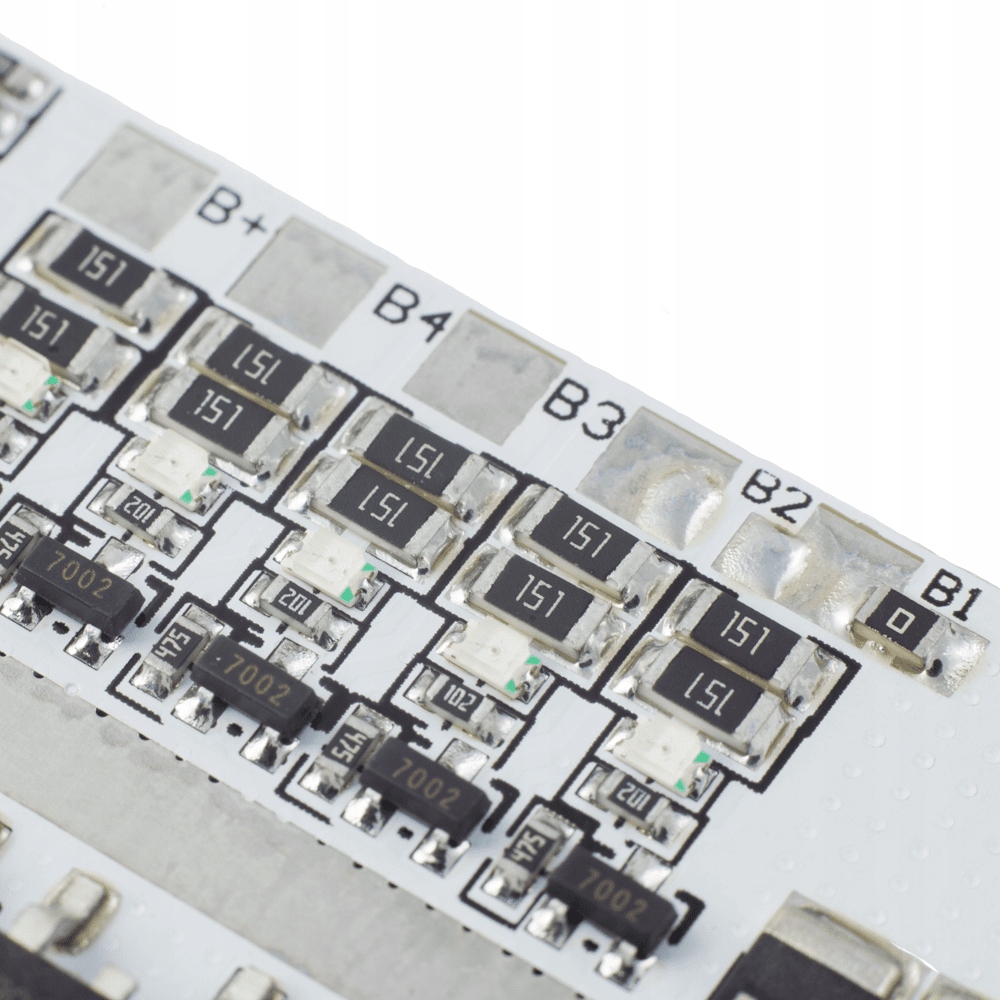

BMS 4S 100A Li-Ion 14.4V Balancer - 18650-es cellatöltő

⭐ ️ TÖLTŐ BMS ÉS BALANCER 4S 100A TÖLTŐVEL

Akkumulátor töltőmodul Li-Ion vagy Li-Pol akkumulátorokhoz a népszerű 18650 vagy hasonló méretekben.

✅ Támogatja a 4 cellát vagy 4S csomagot 14,4V - 16,8V (3,6V - 4,2V cellánként) védelemmel és balancerrel.

✅ Szabadon átalakítható 3S/4S/5S-re.

⭐ ️ ALKALMAZÁS

A BMS 4S 100A modul újratölthető eszközök átalakítására használható. Az ilyen szerszámok gyakran Ni-Cd technológiájú akkumulátorokkal rendelkeznek, és az új akkumulátorok nagyon drágák.

Egy ilyen csavarhúzó akkumulátor Li-Ionra történő átalakítása nemcsak olcsóbb lesz, hanem egy jobb technológiájú és teljesítményű akkumulátor is a rendelkezésére áll.

A szerszámok mellett saját powerbankok vagy más olyan alkalmazások építéséhez is használhatja, ahol az akkumulátor Li-Ion/Li-Pol akkumulátorokból áll, amelyek sorba vannak kötve.

Acellák párhuzamos összekapcsolásával nagyobb akkumulátorokat építhet. Ez növeli az egész akkumulátor kapacitását, és a belőle kinyerhető maximális áramot.

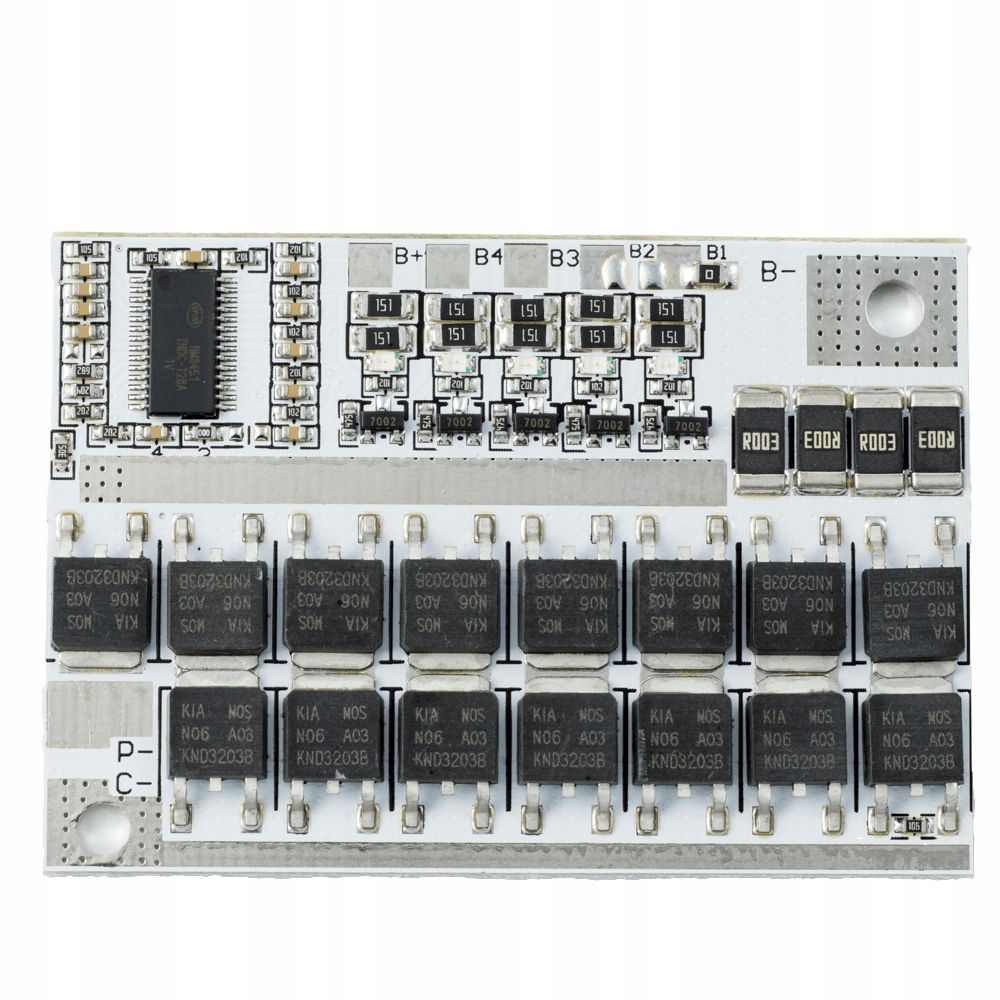

⚙️ A BMS 4S 100A MODUL PARAMÉTEREI:

• A támogatott cellák száma: 4
• Maximális folyamatos áram: 0 A (P-/C- portok külön csatlakoztatva)
• Maximális folyamatos áram: 80 A (a P-/C- portok közös csatlakoztatása)
• Pillanatnyi maximális áram: 100 A
• Feszültségkiegyenlítő funkció
• Kiegyenlítő feszültség: 4,14 - 4,24 V
• Kiegyenlítő áram: 60 mA
• Maximális akkumulátortöltési áram: 60 A
• Maximális töltési feszültség: ( 3S), 16.8V (4S), 21V (5S).
• Rövidzárlat elleni védelem
• Rövidzárlatvédelmi kioldási idő: 100-600 uS
• Túltöltés elleni védelem
• Védőfeszültség: 4,21 - 4,29 V (tipikus).
• Védelem visszaállító feszültség: 4,14 - 4,24 V
• Túltöltés érzékelési idő: 1,5 - 2,5 s
• Túlterhelés elleni védelem
• Védőfeszültség: 2,72 - 2,88 V (tipikus).
• Védelem visszaállító feszültség: 2,9 - 3,1 V
• Kisülésérzékelési idő: 0,5 - 1,5 s
• Üzemi hőmérséklet: -40 ÷ +80 °C
• Méretek: 60 x 42 x 4 mm

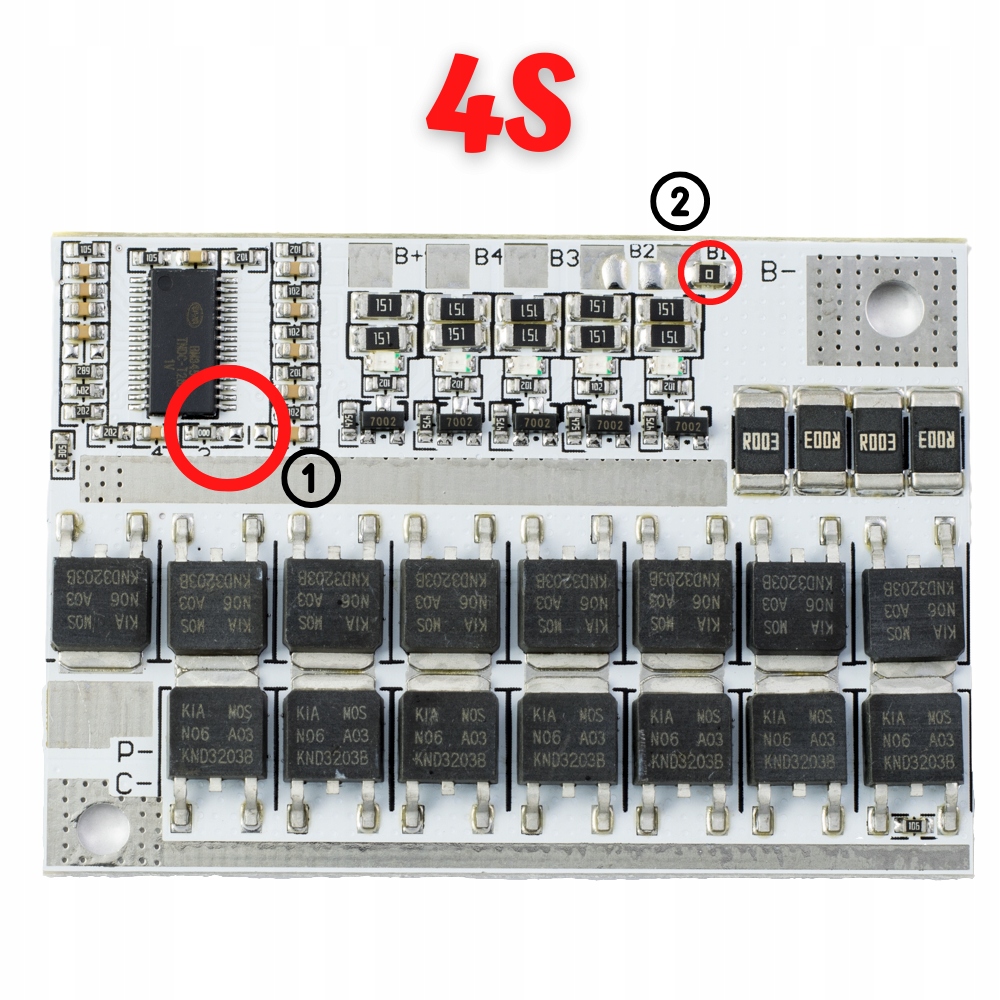

⭐ ️ LAP MÓDOSÍTÁS 3S/4S/5S

A modul ebben az ajánlatban 4S működésre van átalakítva. Ez könnyen megváltoztatható a megfelelő helyekre forrasztott vagy kiforrasztott jumperekkel (ellenállások vagy egy csepp ón).

A módosítási helyek pirossal vannak jelölve.

⚠️ Kérjük, vegye figyelembe , hogy az áramkör módosítását saját felelősségére végzi. Kész modulok más ajánlatokban is kaphatók.

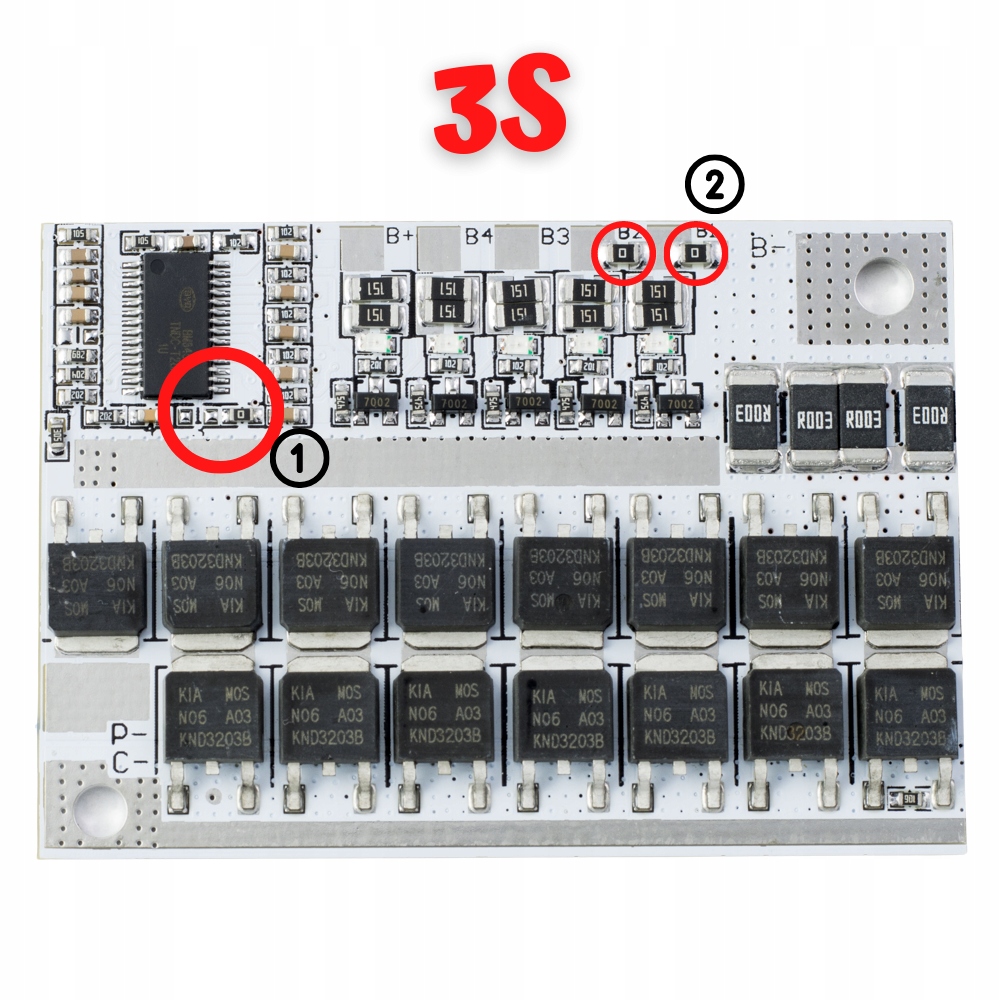

⭐ ️ A 3S LAP MÓDOSÍTÁSA

A módosítási helyek pirossal vannak jelölve.

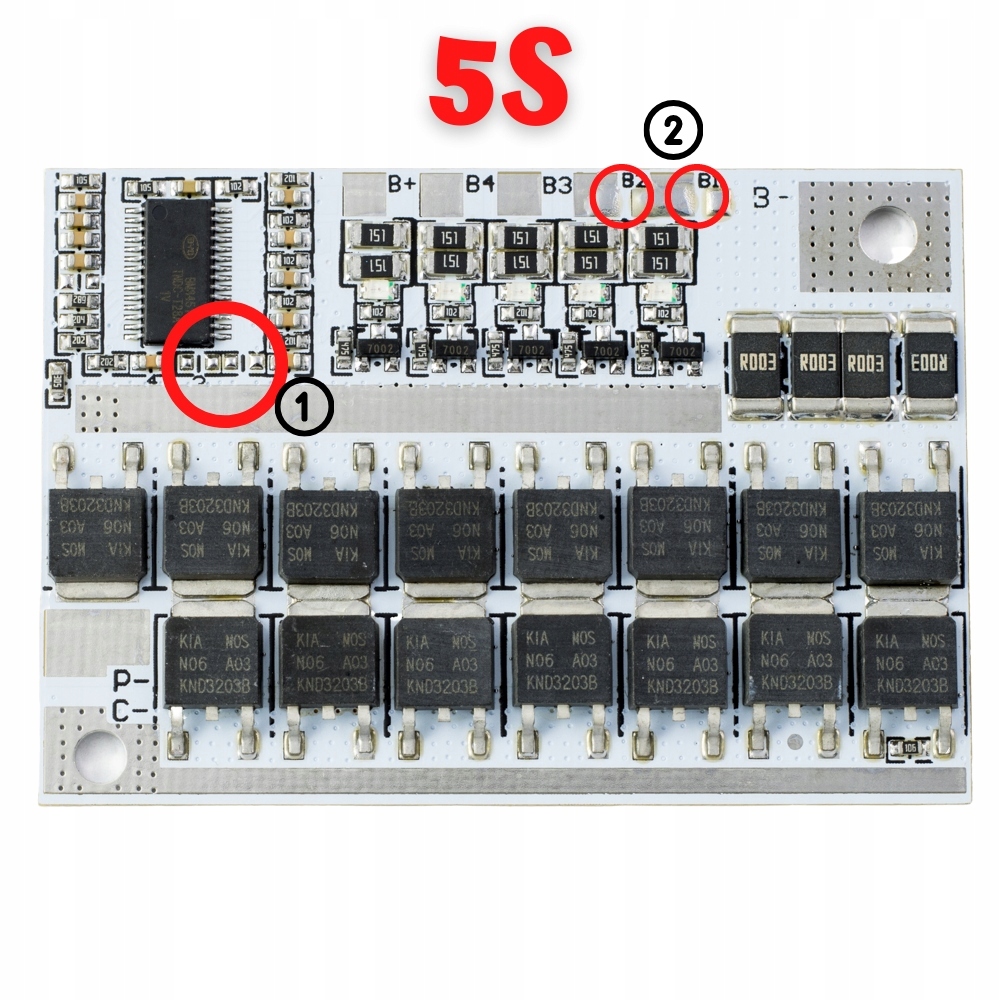

⭐ ️ AZ 5S ÁRAMKÖRI LAP MÓDOSÍTÁSA

A módosítási helyek pirossal vannak kiemelve.

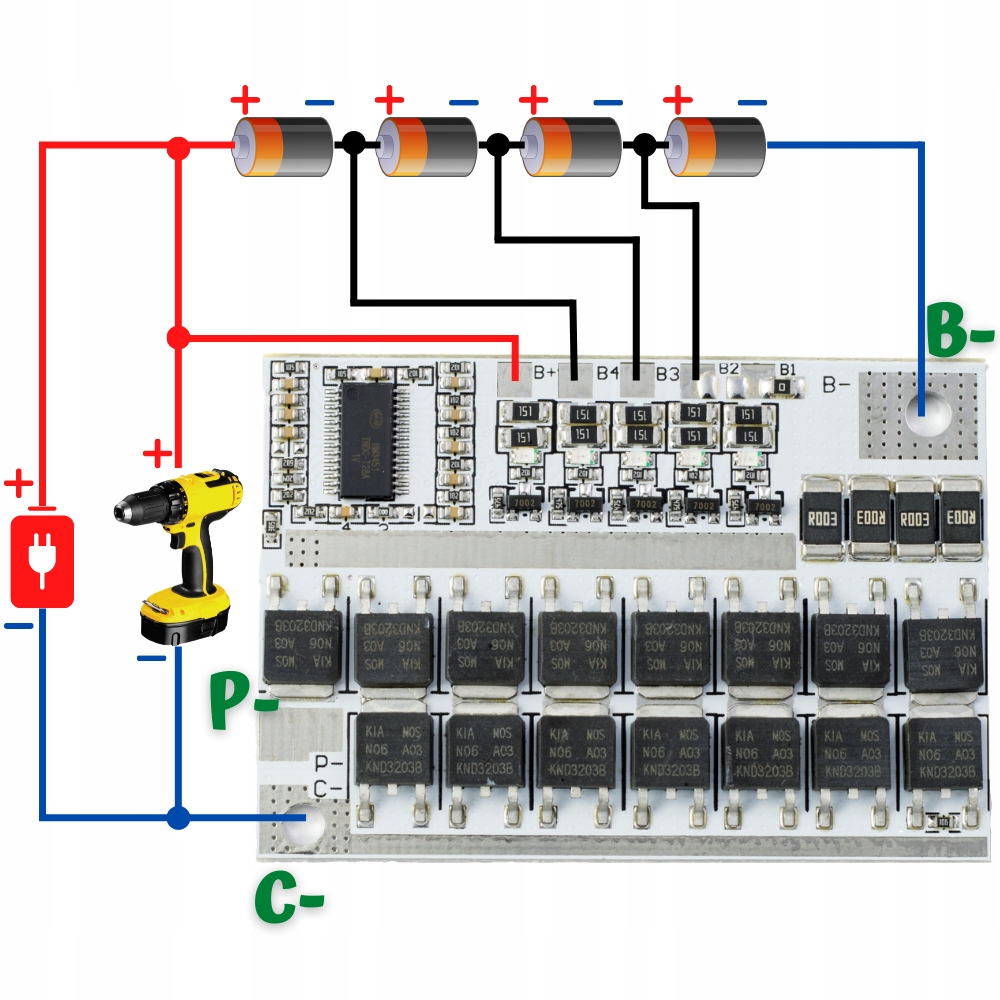

⭐ ️ 4S csomag (14,4V-16,8V) kapcsolási rajza - töltés max. 16,8V

1️⃣ Közös port - kimeneti áram 60A

• B-: csatlakoztassa az első cella negatív pólusához.
• B1: nem csatlakoztatva hagyni (ellenállás)
• B2: csatlakoztassa az első cella plusz és a második cella mínusz pólusához.
• B3: csatlakoztassa a második cella pozitív és a harmadik cella mínusz pólusához.
• B4: csatlakoztassuk a harmadik cella pozitívjához és a negyedik cella mínuszához.
• B+: csatlakoztassa a negyedik cella pozitívjához, a töltőhöz és a terheléshez.
• P-: ne csatlakoztassa
• C-: csatlakoztassa a töltő és a töltő mínuszához.

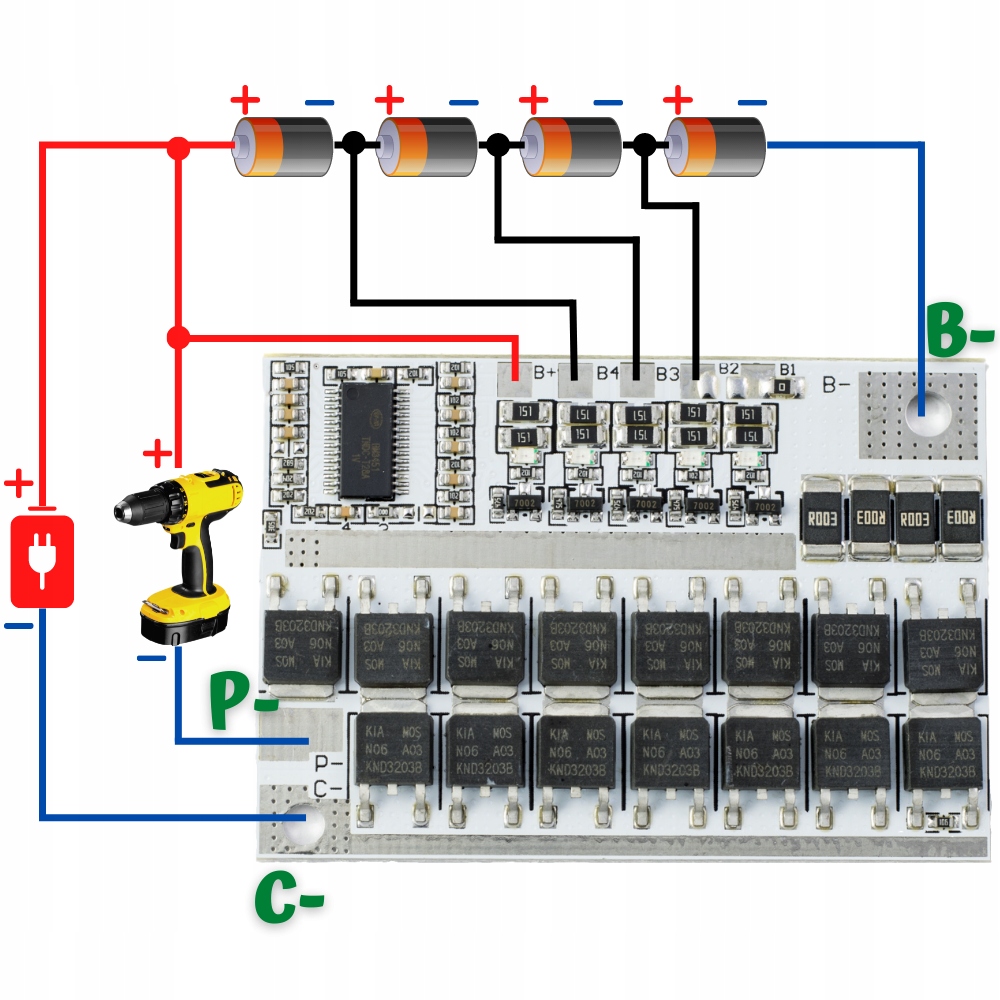

2️⃣ Külön port - kimeneti áram 80A

• B-: az első cella negatív pólusához csatlakoztatva.
• B1: nem csatlakoztatva hagyni (ellenállás)
• B2: csatlakoztassa az első cella plusz és a második cella mínusz pólusához.
• B3: csatlakoztassa a második cella pozitív és a harmadik cella mínusz pólusához.
• B4: csatlakoztassuk a harmadik cella pozitívjához és a negyedik cella mínuszához.
• B+: csatlakoztassa a negyedik cella pozitívjához, a töltőhöz és a terheléshez.
• P-: csatlakoztassa a terhelés mínuszához.
• C-: a terhelés és a töltő mínuszához csatlakoztatva

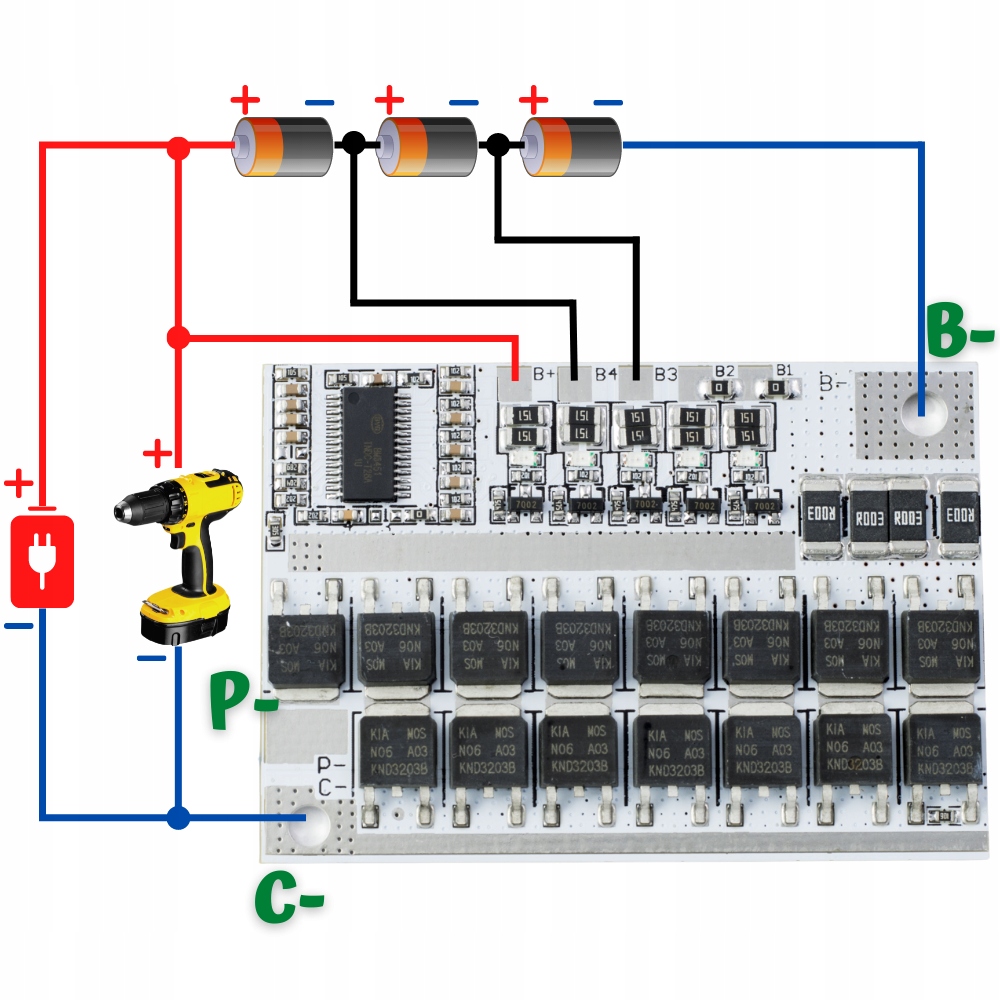

⭐ ️ Kapcsolási rajz 3S-os csomaghoz (10,8V-12,6V) - töltés max. 12,6V

1️⃣ Közös port - 60A kimeneti áram

• B-: csatlakoztassa az első cella negatív pólusához.
• B1: nem csatlakoztatva hagyni (ellenállás)
• B2: nem csatlakoztatva hagyni (ellenállás)
• B3: az első cella plusz és a második cella mínusz pólusához csatlakoztatjuk.
• B4: csatlakoztassuk a második cella pozitív és a harmadik cella negatív pólusához.
• B+: csatlakoztassa a harmadik cella, a töltő és a terhelés pluszához.
• P-: nem csatlakoztatjuk
• C-: csatlakoztassa a töltő és a töltő mínuszához.

2️⃣ Külön port - kimeneti áram 80A

• B-: az első cella negatív pólusához csatlakoztatva.
• B1: hagyja lecsatlakoztatva (ellenállás)
• B2: nem csatlakoztatva hagyni (ellenállás)
• B3: az első cella plusz és a második cella mínusz pólusához csatlakoztatjuk.
• B4: csatlakoztassuk a második cella pozitív és a harmadik cella negatív pólusához.
• B+: csatlakoztassa a harmadik cella, a töltő és a terhelés pluszához.
• P-: a terhelés mínuszához csatlakoztatva
• C-: a töltés és a töltő mínuszához csatlakoztatva

⭐ ️ Kapcsolási rajz 5S csomaghoz (18,0V-21,0V) - töltés max. 21V

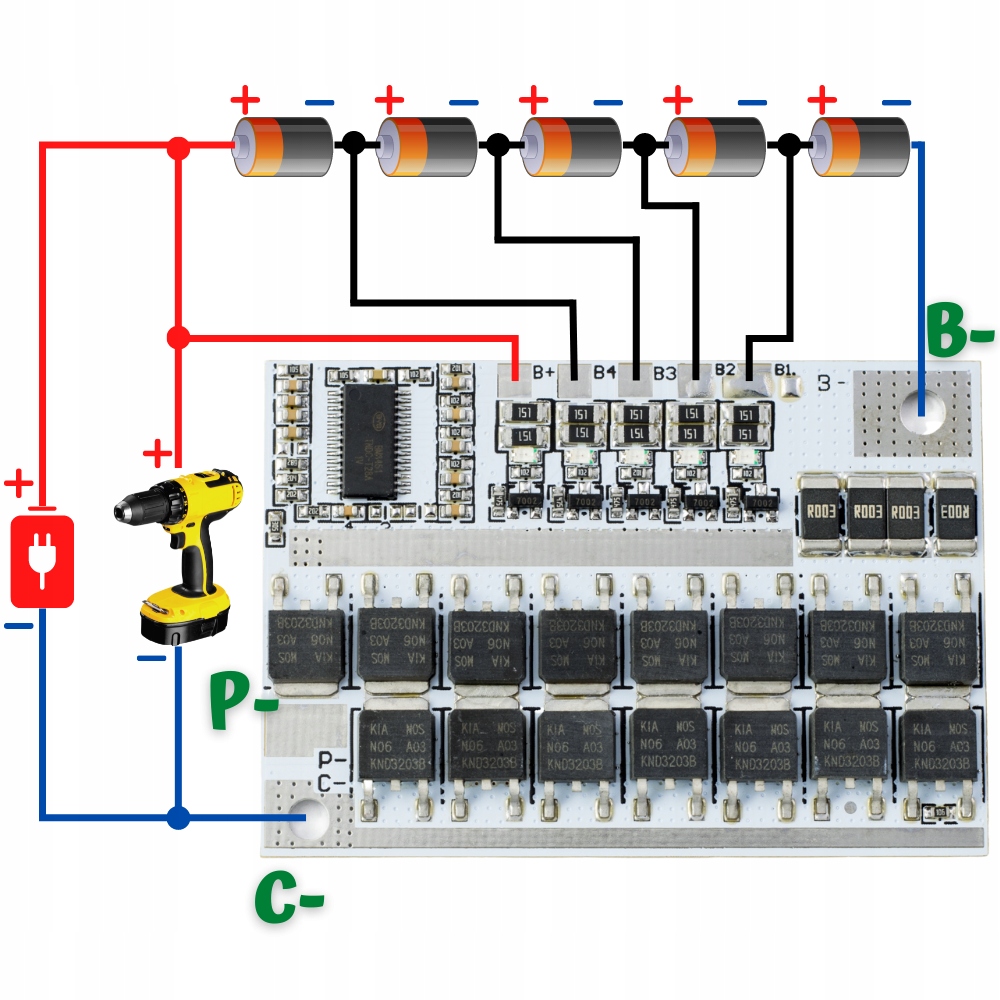

1️⃣ Közös port - 60A kimeneti áram

• B-: csatlakoztassa az első cella negatív pólusához.
• B1: az első cella plusz és a második cella mínusz pólusához csatlakoztatható.
• B2: a második cella plusz és a harmadik cella mínusz pólusához csatlakozik.
• B3: a harmadik cella pozitív és a negyedik cella mínusz pólusához csatlakoztatva.
• B4: csatlakoztassa a negyedik cella pozitív és az ötödik cella mínuszához.
• B+: csatlakoztassa az ötödik cella pozitívjához, a töltőhöz és a terheléshez.
• P-: ne csatlakoztassa
• C-: csatlakoztassa a töltő és a töltő mínuszához.

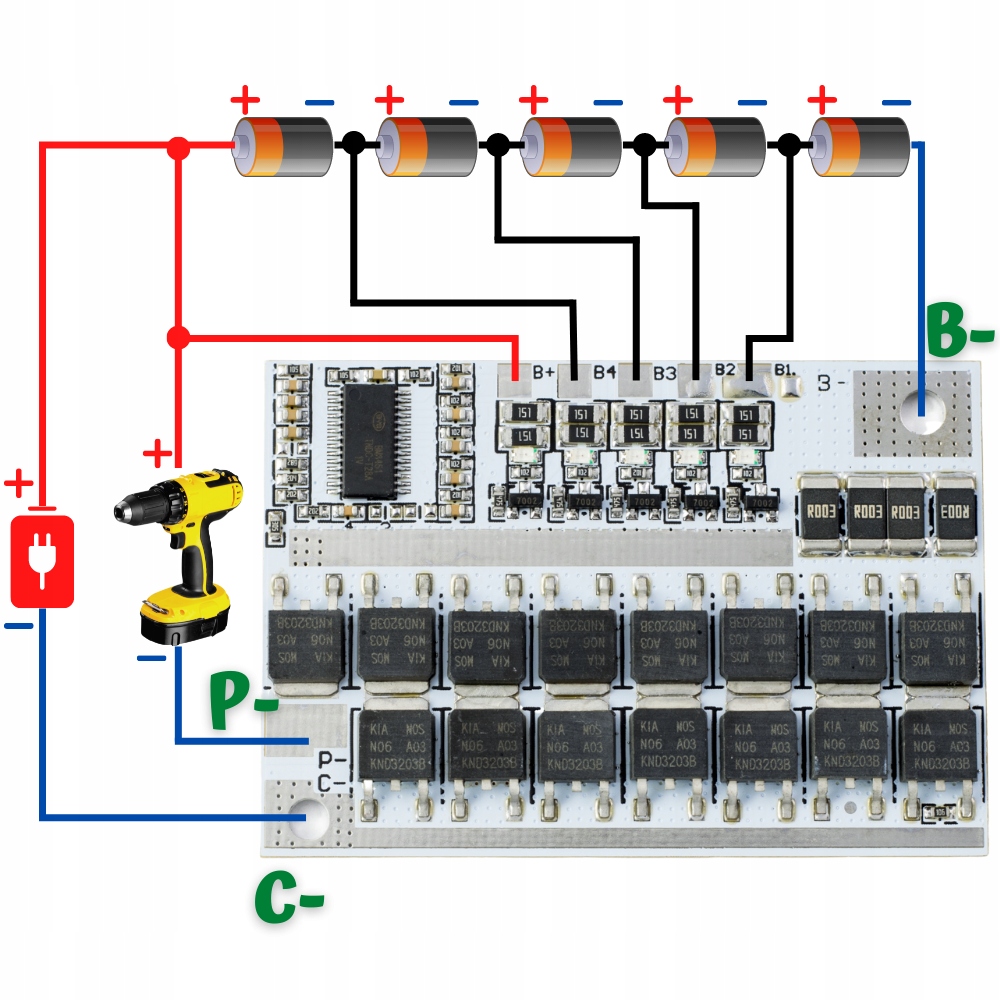

2️⃣ Külön port - kimeneti áram 80A

• B-: az első cella negatív pólusához csatlakoztatva.
• B1: csatlakoztassa az első cella plusz és a második cella mínusz pólusához.
• B2: a második cella plusz és a harmadik cella mínusz pólusához csatlakoztatható.
• B3: a harmadik cella plusz és a negyedik cella mínusz pólusához csatlakozik.
• B4: csatlakoztassa a negyedik cella pozitív és az ötödik cella mínuszához.
• B+: csatlakoztassa az ötödik cella pozitívjához, a töltőhöz és a terheléshez.
• P-: a terhelés mínuszához csatlakoztatva.
• C-: a terhelés és a töltő mínuszához csatlakoztatva

️ ⚠️ Ne keverje az új és használt cellákat. Ajánlott hasonló paraméterekkel (kapacitás, feszültség, belső ellenállás) rendelkező cellákat használni.
